يعد التغليف بالتشكيل الحراري أحد أهم عمليات التشكيل في صناعة تغليف المواد الغذائية، ويحدد مستواه التكنولوجي بشكل مباشر سقف أداء آلات التعبئة والتغليف. سيقدم هذا القسم تحليلًا متعمقًا من ثلاثة أبعاد: مبادئ العملية، والمعلمات الأساسية، وعلوم المواد، لتسهيل فهم أفضل للتغليف الحراري.
التشكيل الحراري هو عملية يتم فيها تسخين لوح من البلاستيك الحراري إلى درجة حرارة تليين ثم تشكيله بواسطة قوة خارجية (الفراغ، ضغط الهواء، أو القوة الميكانيكية) لتتوافق مع سطح القالب. وفقًا للتعريف الوارد في 《تقنية تغليف الأطعمة والمشروبات》(Wiley, 2011)، فإن عملية التشكيل الحراري هي في الأساس عملية تشوه ثلاثية الأبعاد للبوليمر في حالة لزجة مرنة.
جوهر العملية: التعبئة والتغليف بالحرارة هي عملية تحويل الألواح ثنائية الأبعاد إلى حاويات ثلاثية الأبعاد، بما في ذلك سلوك الاقتران الحراري الميكانيكي للبوليمرات. يتطلب التشكيل الحراري الناجح تحكمًا دقيقًا في مجال درجة الحرارة بالقرب من نقطة تليين المادة، مما يضمن ليونة كافية مع الحفاظ على القوة الهيكلية اللازمة، وتجنب الانثقاب أو الترهل الناتج عن الحرارة الزائدة.

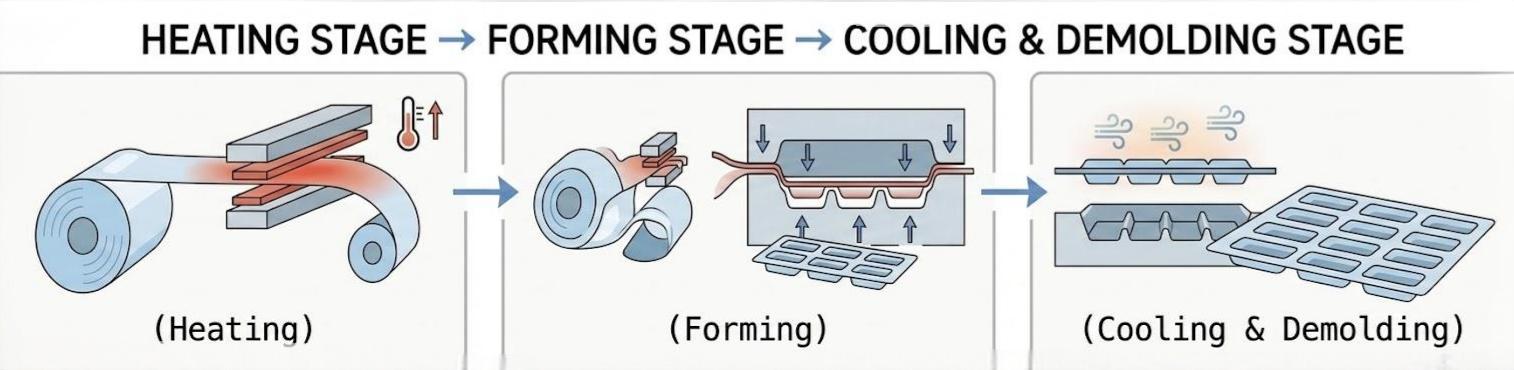

المراحل الثلاث للتغليف بالحرارة: التسخين ← التشكيل ← التبريد والتشكيل
مراحل | وصف العملية | نقاط التحكم الرئيسية | المعلمات النموذجية |
التدفئة | يتم تسخين الورقة فوق درجة حرارة التزجج (Tg) للدخول في حالة تدفق مرنة أو لزجة للغاية. | توحيد درجة الحرارة وقت التسخين توزيع كثافة الطاقة | ب: 150-170 درجة مئوية ملاحظة: 130-150 درجة مئوية PET: 140-160 درجة مئوية بي: 115-135 درجة مئوية |
تشكيل | يتم تليين الورقة وربطها بسطح القالب باستخدام الضغط الفراغي/الهوائي/القوة الميكانيكية. | ضغط صب درجة ما قبل التمدد درجة حرارة الموت | فراغ:-0.8 ~ 0.95 بار الضغط: 2-6 بار درجة حرارة القولبة: 20-60 درجة مئوية |
التبريد والتشكيل | يتم تبريد الورقة أسفل Tg لتصلب وتحديد شكلها، ثم يتم تفكيكها. | معدل التبريد درجة حرارة ديمولدينغ قوة ديمولدينغ | معدل التبريد: 05-3S درجة حرارة التشكيل: 50-80 درجة مئوية |
اعتمادًا على مصدر قوة التشكيل، يمكن تقسيم التشكيل الحراري إلى الطرق الرئيسية التالية:
طريقة التشكيل | مبدأ | قوة التشكيل | السيناريوهات القابلة للتطبيق | المزايا والعيوب |
تشكيل الفراغ | تتم إزالة الهواء بين القالب واللوحة، ويتم تحقيق التشكيل باستخدام فرق الضغط الجوي. | ~1 بار | الرسم الضحل والأشكال البسيطة | معدات بسيطة: سمك الجدار غير المستوي في الرسم العميق |
تشكيل الضغط | يقوم هواء الضغط الإيجابي بدفع الصفيحة من الأعلى لتناسب القالب. | 2 ~ 6 بار | رسم متوسط العمق، وملامح دقيقة | دقة تشكيل عالية: تكلفة أعلى للمعدات |
مساعدة التوصيل | يتم تمديد الورقة مسبقًا بواسطة سدادة ميكانيكية، ثم يتم تطبيق التشكيل الفراغي/الهوائي. | ميكانيكية + فراغ، ضغط | الرسم العميق (نسبة العمق إلى العرض> 0.5) | توزيع سمك الجدار الذي يمكن التحكم فيه: تعقيد العملية العالي |
قالب متطابق | يتم إغلاق القوالب العلوية والسفلية، ويشكل الضغط الميكانيكي الشكل مباشرة. | القوة الميكانيكية ذات الضغط العالي | دقة عالية وأشكال معقدة | أعلى دقة: تكلفة العفن عالية |
يعد توحيد سمك الجدار مؤشر الجودة الأكثر أهمية في التشكيل الحراري. وفقًا لبحث منشور في مجلة *Polymer Engineering & Science*، يمكن أن يكون سمك الجدار في الزوايا السفلية للحاويات المسحوبة بعمق (مثل أكواب الزبادي وصواني اللحوم) أرق بنسبة 50-70% من الطبقة الأصلية، وهو سبب رئيسي لفشل التغليف (التلف، انخفاض خصائص الحاجز).
التحدي الأساسي: أثناء التشكيل الحراري، يختلف مقدار التشوه بشكل كبير في مواقع مختلفة عندما يتم تمديد المادة من لوح ثنائي الأبعاد إلى حاوية ثلاثية الأبعاد. تتمتع الزوايا السفلية للدرج بأكبر قدر من التمدد ثنائي المحور، مع تقليل سمك الجدار إلى 30-50% من السمك الأصلي. في نفس الوقت، حواف الفلنجة لا تظهر أي تشوه تقريبًا، مع الحفاظ على سمكها الأصلي.
فئة العامل | معلمات محددة | التأثير على توزيع سمك الجدار | الاتجاه الأمثل |
عامل درجة الحرارة | درجة حرارة تسخين المواد | تؤدي درجات الحرارة المرتفعة إلى تحسين تدفق المواد، ولكن ارتفاع درجة الحرارة يمكن أن يؤدي إلى الترهل والانثقاب. | التحكم بدقة في درجة الحرارة إلى 15-30 درجة مئوية فوق Tg. |
توحيد درجة الحرارة | تتشوه المناطق المحمومة الموضعية أولاً، مما يؤدي إلى سماكة غير متساوية للجدار. | التحكم في درجة الحرارة متعدد المناطق، التدفئة حسب المناطق | |
عوامل العفن | درجة حرارة العفن | يسمح القالب ذو درجة الحرارة المنخفضة بالتصلب السريع لمنطقة الاتصال، مما يحد من تدفق المواد. | درجة حرارة العفن 60-100 درجة مئوية تؤخر المعالجة |
قالب | كلما زادت نسبة العمق إلى العرض، كلما كان سمك الجدار السفلي أرق. | تحسين التصميم الدائري على شكل حرف U (R≥3mm) | |
عوامل الاحتواء | درجة حرارة المكونات | تؤدي مادة التثبيت ذات القابس البارد (25 درجة مئوية) إلى قاع سميك وجدران جانبية رفيعة؛ يسمح القابس الساخن (100 درجة مئوية +) بالانزلاق. | حدد إستراتيجية درجة حرارة الختم المناسبة بناءً على شكل المنتج. |
شكل المكونات | المقابس ذات القاع المسطح تحتفظ بالمواد الموجودة في الأسفل؛ تعمل المقابس ذات القاع الدائري على تعزيز تدفق المواد نحو الجدران الجانبية. | منتجات مطابقة شكل المكونات المخصصة | |
العوامل الفنية | سرعة التوصيل/تأخير الفراغ | السرعة هي 0.15 - 0.27 م / ث، وتأخير الفراغ هو 0 - 0.3 ثانية، مما يؤثر على التوزيع المسبق للمادة. | تحسين توقيت العملية |
منطقة المشكلة: الزاوية
السُمك الأصلي هو 300 ميكرومتر - بعد القولبة، قد يكون فقط 90-120 ميكرومتر (ترقق بنسبة 60-70%).
مشكلة | سبب | الحلول التقليدية | الحل المتقدم (التدفئة المصفوفية) |
الزاوية السفلية رفيعة جدًا. | منطقة الشد ذات المحورين القصوى | زيادة سمك الركيزة الأصلية (التكلفة ↑) | قم بخفض درجة حرارة التسخين في المنطقة السفلية لتقليل التدفق. |
الجزء السفلي سميك جدًا. | يتم تثبيت القابس البارد، مما يمنع المواد من التدفق. | استخدم سدادات الحرارة أو شمعات التشحيم | قم بزيادة درجة حرارة التسخين في المنتصف السفلي لتعزيز التدفق. |
الجدار الجانبي ليس كل شيء | الوزن الثقيل يسبب ترهل أجزاء الجسم. | تقليل وقت التسخين | التحكم في درجة الحرارة حسب المناطق للتعويض عن تأثير الجاذبية |
يستخدم التشكيل الحراري التقليدي درجة حرارة موحدة لتسخين المادة بأكملها، وهو السبب الجذري لعدم تساوي سمك الجدار. تستخدم تقنية تسخين مصفوفة cera2heat التي طورتها شركة Watttron الألمانية وحدات بكسل تسخين مستقلة يمكن التحكم فيها مقاس 5 × 5 مم لتعيين درجات حرارة مختلفة لمناطق مختلفة، مما يؤدي بشكل أساسي إلى حل مشكلة التوزيع غير المتساوي لسماكة الجدار.
تعتبر أفلام التشكيل الحراري عاملاً رئيسياً في تحديد أداء التغليف. تستخدم عبوات المواد الغذائية الحديثة عادةً هياكل البثق المشترك متعددة الطبقات لتحقيق المزيج الأمثل من الخصائص الميكانيكية والعازلة والختم الحراري.
طبقة | مادة | وظيفة | نسبة سمك نموذجية |
الطبقة الخارجية | با (نايلون) | مقاومة للثقب، ومقاومة للتآكل، وقابلية جيدة للتشكيل الحراري | 15-20% |
طبقة لاصقة | التعادل (البولي أوليفين المعدل) | سندات مواد مختلفة | 5% |
طبقة الحاجز | إيفوه | حاجز الأكسجين (الطبقة الوظيفية الأساسية) | 5-10% |
طبقة لاصقة | رَابِطَة | سندات مواد مختلفة | 5% |
الطبقة الداخلية | بي / ب | إغلاق حراري، سلامة ملامسة الطعام | 55-70% |
【النتائج الرئيسية】 يعمل التشكيل الحراري على زيادة نفاذية الأكسجين (OTR) للأغشية الرقيقة بشكل كبير. وفقًا لدراسة أجراها بونتينكس وآخرون عام 2014. نشرت في مجلة *البوليمرات*، كان OTR للأفلام متعددة الطبقات التي تحتوي على طبقات حاجز EVOH 0.48-1.7 سم مكعب/م²·يوم · ATM قبل التشكيل الحراري، ولكن بعد التشكيل الحراري، بسبب انخفاض سمك الجدار، قد يزيد OTR بمقدار 2-3 مرات. سمك جدار الطبقة العازلة هو العامل الرئيسي الذي يحدد أداء الحاجز.
هيكل الغشاء | سمك الأصلي | OTR (قبل التشكيل) | OTR (منطقة الرسم العميق بعد التشكيل) | عامل التغيير |
با / بي | 166-293 ميكرومتر | 21-26 سم مكعب/م²·يوم·أجهزة الصراف الآلي | 40-60 سم مكعب/م²·يوم·أجهزة الصراف الآلي | ~2× |
با/إيفوه/بي | 150-250 ميكرومتر | 0.48-1.7 سم مكعب/م²·يوم·جهاز الصراف الآلي | 1.0-3.5 سم مكعب/م²·يوم·جهاز الصراف الآلي | ~2× |
بي / إيفوه / بي | 180-220 ميكرومتر | 0.5-1.5 سم مكعب/م²·يوم·أجهزة الصراف الآلي | 1.2-3.0 سم مكعب/م²·يوم·جهاز الصراف الآلي | ~2× |
يتم تحديد خصائص الحاجز للحاويات المشكلة بالحرارة من خلال الجزء الأنحف (عادة الجزء السفلي). يجب أن يضمن التصميم أن سماكة طبقة EVOH بعد القولبة لا تزال تلبي متطلبات العمر الافتراضي للمنتج.
ويمكن تحقيق ذلك عن طريق:
(1) زيادة سمك الفيلم الأولي؛
(2) تحسين معلمات التشكيل لتقليل التمدد المفرط؛
(3) استخدام تقنية التسخين المصفوفي لتحسين توزيع سمك الجدار.
